COMELZ Модель: CM44CN

АВТОМАТИЧЕСКАЯ РЕЖУЩАЯ МАШИНА

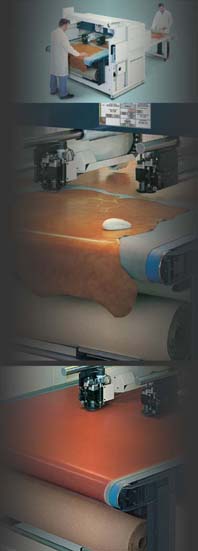

Резак CM44 с цифровым управлением, произведенный компанией COMELZ, изображение которого см. на фото используется для резки кожи или синтетических материалов.
Резка производится ножом, двигающимся вертикально.
Компьютер контролирует режущую головку, которая движется по траектории, установленной в памяти.

Кожухи, прикрепленные винтами к раме, защищают от электрических и механических повреждений.
Подробнее, для того, чтобы защитить оператора от случайного контакта с подвижными деталями, следующие меры защиты были приняты:
• Оптический барьер установлен на передней части машины для защиты режущих устройств (головки, каретки и направляющие шины). При прерывании лучей оптического барьера, каждая движущаяся часть машины немедленно останавливается.
• Защитная крышка закреплена на задней части машины для защиты режущих устройств (головки, каретки и направляющие шины).

Машина оборудована системой проекции, которая проецирует детали для вырезки на рабочем столе. Система проекции отражает лазерный луч, исходящий из диода низкой мощности, при помощи двух зеркал, управляемых двумя сканирующими двигателями. Следующие средства защиты используются для того, чтобы избежать прямого попадания лазерного луча в глаз:
• Оптический барьер B (Рисунок 2). Когда оптические барьеры прерываются, лазерные лучи немедленно отключаются. Вот почему минимальная дистанция между оператором и лазерным источником (без прерывания лучей оптического барьера) составляет 450 мм.
• Вне этой дистанции система проекции лазера имеет максимальный по мощности выходной сигнал в 1 милливатт.
• Устройство безопасности позволяет включить лазерный луч, только если сканирующие двигатели двигаются с необходимой скоростью.
Основываясь на вышесказанном, утверждаем, что система защиты является лазерным продуктом Класса 2 (Класс II), согласно нормам IEC EN 60825-1 2001 (класс. CEI: 76-2) и U.S. 21CFR1040.
Следуйте характеристикам лазерных продуктов Класса 2:
Лазерные продукты Класса 2 выпускают видимый свет. Защита глаза обычно обеспечивается выстрой реакцией века.
Обычный взгляд на источник света не причинит вреда, даже при использовании оптических средств (очки, бинокулярные и увеличительные стекла и подобные устройства). Оператору следует избегать прямого продолжительного взгляда на лазерный луч. Никакое повреждение не грозит коже даже при продолжительном воздействии лазерного луча.
При использовании лазерных устройств Класса 2, кроме применения соответствующего предупреждающего ярлыка на устройстве и кроме предупреждения на смотреть напрямую на лазерный луч, не рекомендуются никакие другие меры безопасности (такие, как использование защитных очков, предупредительные знаки на входе в комнату, и т.д.)
Предупреждающий ярлык соответствующий европейским нормам IEC 60825-1 (2001) и U.S. норме 21CFR1040, применяется на излучателе
Машина не нуждается в специфическом профилактическом техобслуживании.
Внимание! Техобслуживание, по своей сути, может понадобиться в том случае, когда машина не работает должным образом. По этой причине, как правило, во время операций по обслуживанию очень опасно рассчитывать на правильную работу защитных устройств, даже если они выглядят исправно работающими.

Машина была спроектирована для резки деталей туфель или кожгалантереи из кожи или похожих синтетических материалов. Машину нельзя использовать для резки других материалов, не одобренных компанией Comelz

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Зона операции
Максимальная ширина 1500 мм
Максимальная длина 500 мм
Размеры материалов к резке
максимальная 1500 мм
Максимальная длина Не ограничена
Максимальная скорость резки 2 x 50 м/мин
Максимальная скорость перфорации 2 x 300 отверстия/мин
Разрешение 0,025 мм
Подача напряжения 400V - 50 Hz (трехфазное + ноль)
Макс потребление 10 кВ
Подача сжатого воздуха 7 бар
Вес нетто 1700 кг
Размеры (короб доставки)
ширина 2200 мм
длина 2250 мм
высота 2020 мм
Размеры (машины внутри)
ширина 1998 мм
длина 3235 мм
высота 1830 мм

УРОВЕНЬ ШУМА CM44CN
При стандартных рабочих условиях уровень звука соответствует:
Leq на заготовительной секции оператора при рабочих условиях- 78 dB(A)
Lpc на заготовительной секции оператора при рабочих условиях <130 dB(C)
Leq на загрузочной станции оператора при рабочих условиях 74 dB(A)
Lpc на загрузочной станции оператора при рабочих условиях <130 dB(A)
Условия тестирования:
• Характеристики инструмента: тонкая пластина стандарта Comelz
• Рабочие данные: скорость резки 100 %
• Данные детали: различные формы
• Характеристики материала: кожа средней толщины (около 1,2 мм)
