SPS  Модель: 97 VIS


К СПИСКУ ОБУВНОГО ОБОРУДОВАНИЯ НА ГЛАВНУЮ

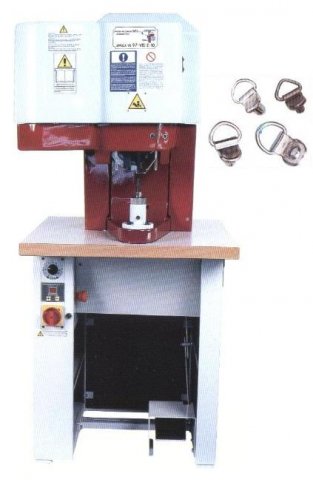

Машина для вставки ПЕТЕЛЬ.

Технические характеристики

Длинна                                    см.

70

Ширина                                   см.

70

Высота рабочих органов     см.

105

Высота стола                          см.

80

Высота машины                    см.

154

Вес                                             кг.

195

Рабочий просвет                    мм.

20

Рабочая глубина                    мм.

220

Мощность                                kW

0,75

Количество петель              в мин.

120



 Машина для вставки петель  модель SPS 97VIS.E.10, полуавтомат . Оснащена мотором, загрузчиком с вибратором и направляющим каналом для деталей, что значительно увеличивает производительность. Процесс пробивания отверстия и установки петель  происходит за счет усилия маховика , раскручиваемого электромотором. Органы управления включаются посредством пневматических устройств, размещенных под кожухом машины. Режим вибратора загрузчика устанавливается оператором, что обеспечивает постоянное наполнение канала петлями.

 Оператор подносит заготовку в зону установки и нажимает ногой на педаль, происходит процесс фиксации. Следующая петля автоматически встает в зону установки.

 На машине можно программировать количество устанавливаемых петель от одного до двадцати. Перемещение материала производиться вручную.



 Машина может укомплектовываться:

1.       Вращающимся нижним изогнутым рогом вместо фиксированной вертикальной стойки.

2.       Световым прицелом, что облегчает центровку отверстия на заготовке.



 В зависимости от оснастки , тыльная сторона может расклепываться в виде звездочки либо в виде круга.



 Версии машин SPS 97VIS.10



 SPS 97VIS.10.C              вставка закрытых петель .

 SPS 97VIS.10.B               вставка петель с изогнутым рогом вместо фиксированной вертикальной стойки.



Версии машин SPS 97VIS.E.10   СЕ:



 SPS 97VIS.E.10.C         вставка закрытых петель .

 SPS 97VIS.E.10.B          вставка петель с изогнутым рогом вместо фиксированной вертикальной стойки.

 SPS 97VIS.E.10.RB       вставка петель через кольцо с двойным загрузчиком и специальной нижней

                                          стойкой .

 SPS 97VIS.E.10.CRB    вставка закрытых петель через кольцо с двойным загрузчиком и специальной

                                          нижней стойкой .
